ANTENA PLANO TERRA PARA FAIXA DE 2m   (  144 A 148 MHz  )

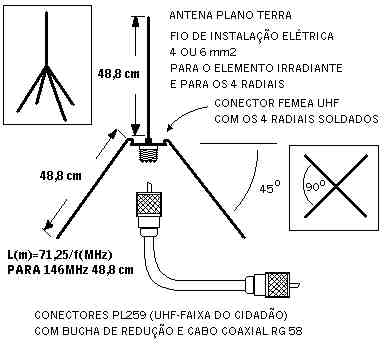

Antena construída com fio de instalação elétrica calibre 4mm2 ou 6mm2.

O cálculo dos radiais e do elemento irradiante é feito com base em 1/4 do comprimento de onda para a frequência de trabalho, subtraído de 5 % por causa da velocidade de propagação no fio.

Ou seja:   L (m) = 1 / 4 x 300 x 1/f (MHz) x 0,95

L (m) = 71,25 / f (MHz)

Para a frequência central de 146 MHz, o comprimento de cada elementos será 48,8 cm.

As soldas devem ser feitas preferencialmente com ferro de solda de 100 W, embora seja possível realizar com um de menor potência.

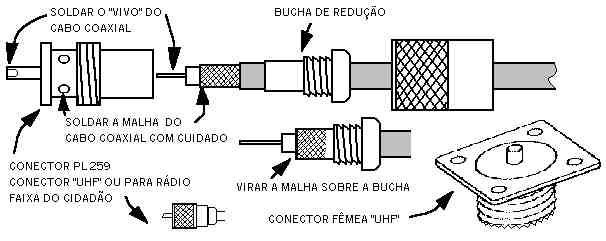

Ao soldar a malha deve-se cuidar para não derreter o isolante do cabo nem deixar escorrer muita solda para dentro do conector.
A malha deve ser virada por sobre a bucha de redução antes de atarraxa-la.

Não exagerar na quantidade de solda do “vivo” do conector para não danificar a fêmea na antena e no transceptor.

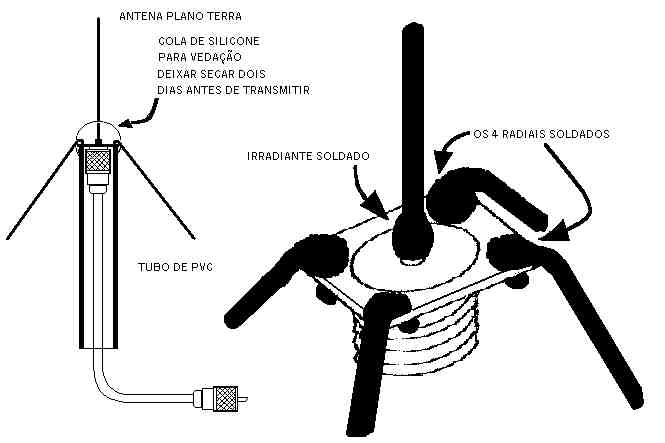

Após os testes, o conector na antena deve ser protegido e colado ao tubo de PVC com cola de silicone, e deixado secar por dois dias antes de aplicar RF à antena. Caso contrário, poderá ocorrer a carbonização da cola provocando fuga nos contatos, perda de potência e super-aquecimento do estágio final do transceptor.

Aridio Schiappacassa  PY 1 ESU  Agosto de 2001.
